ELASTISCHE VERBINDUNGEN

BLECH. GEWEBE. BLECH

Für die Herstellung von Gewebekompensatoren bzw. Segeltuchstutzen werden unter anderem elastische Verbindungen, bestehend aus einem flexiblen Gewebe und einer Blecheinfassung auf beiden Seiten des Gewebes benötigt. In unserem Angebot finden Sie zahlreiche elastische Verbindungen aus unterschiedlichsten Materialien und in diversen Breiten. Für die Blecheinfassung können Sie zwischen verzinktem Stahlblech oder Edelstahl wählen.

Bei sorgfältiger Herstellung gemäß unserer Montagempfehlung sind die fertigen Gewebestutzen für die Dichtheitsklasse C geeignet.

Materialien

Verbindungen aus diversen Materialien wie Polyester, Glasseide, Neopren Silikon uvm.

Abmessungen

Unterschiedliche Breiten bei Blech und Geweben ermöglichen individuelle Herstellung von Kompensatoren.

Anwendungsbereiche

Je nach Kombination anwendbar für Installationen gemäß VDI 6022 oder für Installationen mit hohen Temperaturanforderungen.

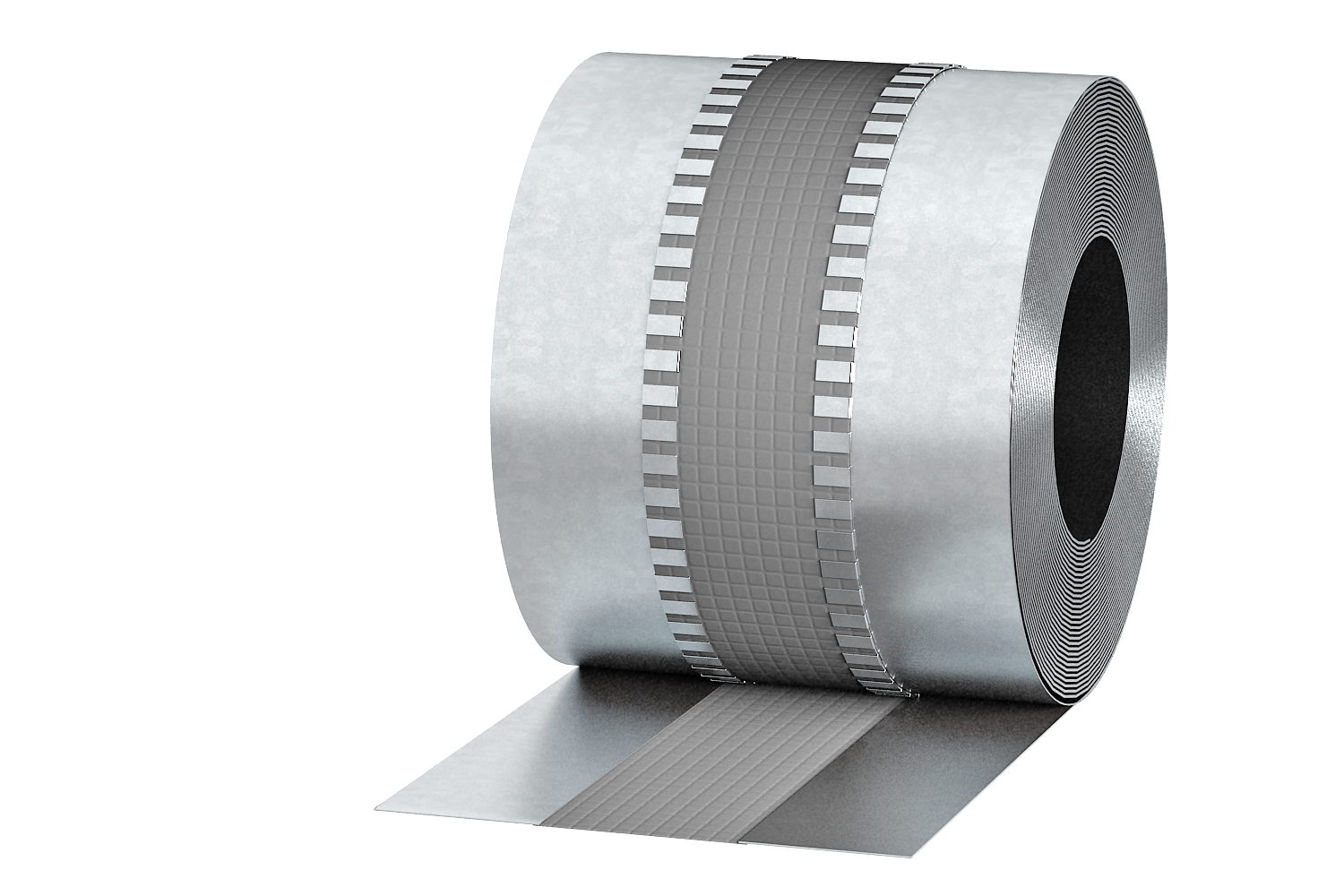

ELASTISCHE VERBINDUNG - POLYESTER/PVC

In der Standardausführungen der elastischen Verbindungen befindet sich ein PVC-beschichtetes Polyester-Gewebe zwischen zwei Blecheinfassungen aus verzinktem Stahl. Die Ausführung ist selbstverständlich in unterschiedlichen gestreckten Breiten, sowie in einer B1 Variante, gemäß DIN 4102, erhältlich.

  • Polyester-Gewebe, PVC-Beschichtung
  • Breiten Blech: 35 mm, 45 mm, 65 mm
  • Breiten Gewebe: 40 mm, 60 mm, 95 mm, 100 mm, 110 mm, 120 mm
  • Temperaturbeständigkeit -30°C bis +70°C
  • Gemäß VDI 6022 geeignet
  • DIN 4102 B2
  • Blecheinfassung: Stahl verzinkt oder Edelstahl (1.4301)
Art.-Nr. Bezeichnung Gestreckte Breite Einfassung VE
309022010 EV 35/40/35 110 mm verzinkt 25 m
309023010 EV 35/60/35 130 mm verzinkt 25 m
309024010 EV 35/110/35 180 mm verzinkt 25 m
309010010 EV 45/60/45* 150 mm verzinkt 25 m
309100010 EV 45/100/45 190 mm verzinkt 25 m
309110010 EV 45/120/45 210 mm verzinkt 25 m
309020010 EV 65/95/65* 225 mm verzinkt 25 m
309010040 EV 45/60/45 - V2A* 150 mm V2A - 1.4301 25 m
309100040 EV 45/100/45 - V2A 190 mm V2A - 1.4301 25 m
309110040 EV 45/120/45 - V2A 210 mm V2A - 1.4301 25 m

ELASTISCHE VERBINDUNG - POLYESTER/PVC - B1

In der Standardausführungen der elastischen Verbindungen befindet sich ein PVC-beschichtetes Polyester-Gewebe zwischen zwei Blecheinfassungen aus verzinktem Stahl. Die Ausführung ist selbstverständlich in unterschiedlichen gestreckten Breiten, sowie in einer B1 Variante, gemäß DIN 4102, erhältlich.

  • Polyester-Gewebe, PVC-Beschichtung
  • DIN 4102 B1, schwer entflammbar
  • Breiten Blech: 35 mm, 45 mm, 65 mm
  • Breiten Gewebe: 40 mm, 60 mm, 95 mm, 100 mm, 110 mm, 120 mm
  • Temperaturbeständigkeit -30°C bis +70°C
  • Gemäß VDI 6022 geeignet
Art.-Nr. Bezeichnung Gestreckte Breite Einfassung VE
309110020 EV 45/120/45 - B1* 210 mm verzinkt 50 m

ELASTISCHE VERBINDUND - GLASSEIDE/POLYURETHAN

Gewebekompensatoren für höchste Temperaturanforderungen kommen an unseren elastischen Verbindungen aus Glasseide mit einer Polyurethan-Beschichtung nicht vorbei. Diese Verbindungen weisen eine Temperaturbeständigkeit von bis zu +200°C, verfügt über eine Feuerbeständigkeit (M0) und eine Hitzebeständigkeit von bis +400°C / 2h auf.

Auch bei diesem Material können Sie selbstverständlich auf diverse gestreckte Breiten zurückgreifen.

  • Glasseide-Gewebe, Polyurethan-Beschichtung
  • Breiten Blech: 35 mm, 45 mm, 70 mm
  • Breiten Gewebe: 40 mm, 60 mm, 100 mm, 120 mm
  • Temperaturbeständigkeit +50°C bis +200°C
  • Feuerbeständigkeit: M0 u. +400°C/2h
  • Blecheinfassung: Stahl verzinkt oder Edelstahl (1.4301)
Art.-Nr. Bezeichnung Gestreckte Breite Einfassung VE
309120015 EV 35/40/35 - PU 110 mm verzinkt 25 m
309120020 EV 35/60/35 - PU 130 mm verzinkt 25 m
309120010 EV 45/60/45 - PU* 150 mm verzinkt 25 m
309120022 EV 45/100/45 - PU 190 mm verzinkt 25 m
309120025 EV 45/120/45 - PU 210 mm verzinkt 25 m
309120030 EV 70/100/70 - PU 240 mm verzinkt 25 m
309120040 EV 45/60/45 - PU - V2A 150 mm V2A - 1.4301 25 m
309120045 EV 45/100/45 - PU - V2A 190 mm V2A - 1.4301 25 m

ELASTISCHE VERBINDUNG - GLASSEIDE/NEOPRENE

Unsere Elastischen Verbindungen aus neoprenbeschichteter Glasseide mit beidseitiger Blecheinfassung aus verzinktem Stahl, weisen die Feuerbeständigkeit M1 auf.

Auch diese Elastische Verbindung, ist in unterschiedlichen Breiten erhältlich.

  • Glasseide-Gewebe, Neopren-Beschichtung
  • Breiten Blech: 45 mm, 65 mm
  • Breiten Gewebe: 60 mm, 95 mm
  • Temperaturbeständigkeit: -20°C bis +100°C
  • Dichtheitsklasse C getestet
  • Feuerbeständigkeit M1
Art.-Nr. Bezeichnung Gestreckte Breite Einfassung VE
309030010 EV 45/60/45 - Glas/Neo* 150 mm verzinkt 25 m
309040010 EV 65/95/65 - Glas/Neo* 225 mm verzinkt 25 m

ELASTISCHE VERBINDUNG - GLASSEIDE/ALUMINIUM

Elastische Verbindungen aus einem Glasfaser-Gewebe mit einseitiger Aluminiumfolie weisen eine Temperaturbeständigkeit von -40°C bis +180°C auf. Sie verfügen wie unsere anderen elastischen Verbindungen im Standard über eine Blecheinfassung auf beiden Seiten aus verzinktem Stahl und sind in unterschiedlichen gestreckten Breiten erhältlich.

  • Glasseide-Gewebe mit einseitiger Aluminiumfolie
  • Breiten Blech: 45 mm, 65 mm
  • Breiten Gewebe: 60 mm, 95 mm
  • Temperaturbeständigkeit: -40°C bis +180°C
Art.-Nr. Bezeichnung Gestreckte Breite Einfassung VE
309050010 EV 45/60/45 - Glas/Alu 150 mm verzinkt 25 m
309060010 EV 65/95/65 - Glas/Alu 225 mm verzinkt 25 m

ELASTISCHE VERBINDUNG - GLASSEIDE/SILIKON

Mit einer Temperaturbeständigkeit von -40°C bis +280°C eignen sich Elastische Verbindungen aus Glasfaser-Gewebe mit Silikon-Beschichtung für höchste Temperaturanforderungen.

Sie verfügen wie andere Elastische Verbindungen auch, über eine Stahleinfassung auf beiden Seiten des Gewebes und sind für die Herstellung von Gewebekompensatoren bzw. Segeltuchstutzen.

  • Glasseide-Gewebe, Silikon-Beschichtung
  • Breite Blech: 45 mm
  • Breite Gewebe: 60 mm
  • Temperaturbeständigkeit: -40°C bis +280°C
Art.-Nr. Bezeichnung Gestreckte Breite Einfassung VE
309120100 EV 45/60/45 - Glas/Sil 150 mm verzinkt 25 m

VARIABLES SELBSTBAUSYSTEM ZUR FERTIGUNG VON FLEXIBLEN VERBINDUNGEN

Dank unseres flex.x-Stutzen-System haben Sie die Möglichkeit die Herstellung von Kompensatoren bzw. elastischen Verbindungs-Stutzen (Segeltuchstutzen) selbst zu übernehmen und all das in gewohnter Qualität. Unsere Selbstbausätze für flexible Verbindungen sind für höchste Luftdichtheitsanforderungen geeignet und sind luftdicht – ganz ohne zusätzliches Dichtband. Die Selbstbausysteme sind sowohl für eckige wie auch für runde Luftleitungen geeignet, sowie zur Verbindung mit unseren bewährten Schiebeleisten oder Kanalklammern.

Die fertigen Kompensatoren dienen unter anderem als Dehnungsausgleich und zur Körperschallentkopplung an Luftleitungen bzw. RLT-Anlagen.

  • Variables und schnelles Selbstbausystem
  • Luftdichte Montage ohne zusätzliches Dichtband
  • Zur Verbindung mit Schiebeleisten und Kanalklammern geeignet
  • Flex.x-PVC und flex.x-Schweißband gemäß VDI 6022 anwendbar
  • Keine Trocknungszeit, das Bauteil kann somit sofort belastet bzw. verpackt werden

ELASTISCHE STREIFEN

Elastische Streifen sind beidseitig beschichtete Gewebestreifen, welche für den Bau von Gewebekompensatoren gedacht sind. Sie dienen damit, ebenso wie unsere elastischen Verbindungen, der Schwingungs- und Schallentkopplung.

Die elastischen Streifen sind in diversen Breiten und aus unterschiedlichen Materialien verfügbar, was sie flexibel einsetzbar macht. Mit elastischen Streifen lassen sich z. B. sehr kompakte Kompensatoren fertigen, da die Stutzenlänge nicht durch Blecheinfassung verlängert wird.

Art.-Nr. Bezeichnung Breite VE
309100000 Polyester/PVC* diverse Breiten auf Anfrage 50 m
309330000 Polyester/PVC - B1* diverse Breiten auf Anfrage 50 m
309320000 Glasseide/PU diverse Breiten auf Anfrage 50 m
309240000 Glasseide/Neoprene diverse Breiten auf Anfrage 50 m
309340000 Glasseide/Aluminium diverse Breiten auf Anfrage 50 m

UNSERE EXPERTEN IM BEREICH LUFTTECHNIK

Unser Fokus auf stetige Weiterentwicklung, hat uns über die vergangenen Jahrzehnte vom Lieferanten lufttechnischer Komponenten zum führenden Unternehmen im Bereich der Luftkanalprofile und Komplettanbieter im Bereich des lufttechnischen Zubehörs heranwachsen lassen.

Im Zuge dieser Entwicklung stand jedoch eines stets im Vordergrund – das Streben nach professionellen, hochwertigen und individuellen Lösungen für Sie, unsere Kunden und Partner.

PVC-KLEBER

Kleber zur Herstellung von Gewebekompensatoren / flexiblen Stutzen. Der Kleber eignet sich für die Verwendung mit PVC-beschichtetem Polyester-Gewebe. Verarbeitungshinweise sind unserer Montageanleitung zu entnehmen.

  • Art.-Nr.: 309410000
  • Für PVC-beschichtetes Gewebe
  • Farbe: transparent
  • Temperaturbeständigkeit: -30°C bis +100°C
