Połączenia kanałów wentylacyjnych
MOCNE. BEZPIECZNE. NIEZAWODNE.
Aby zapewnić szczelność kanałów wentylacyjnych, nawet przy większych długościach krawędzi i wysokich ciśnieniach, zalecamy stosowanie naszych listew przesuwnych lub zacisków gwintowych. Wychodząc naprzeciw Państwa indywidualnym wymaganiom, w naszym asortymencie oferujemy listwy przesuwne i zaciski do kanałów w różnych wersjach, a także taśmy podkładowe i termokurczliwe w różnych rozmiarach.
Dobór odpowiedniej taśmy podkładowej i jej prawidłowe zastosowanie ma również duże znaczenie dla zapewnienia szczelności połączenia w konstrukcji kanału wentylacyjnego.
Dopasowanie
Wszystkie komponenty zostały wielokrotnie przetestowane i można je łączyć z naszymi systemami profili kanałów wentylacyjnych..
Szczelność
Szczególnie zalecane przy większych długościach krawędzi i dużych naciskach.
Montaż
Wszystkie elementy łączące kanały wentylacyjne są szybkie i łatwe w montażu.

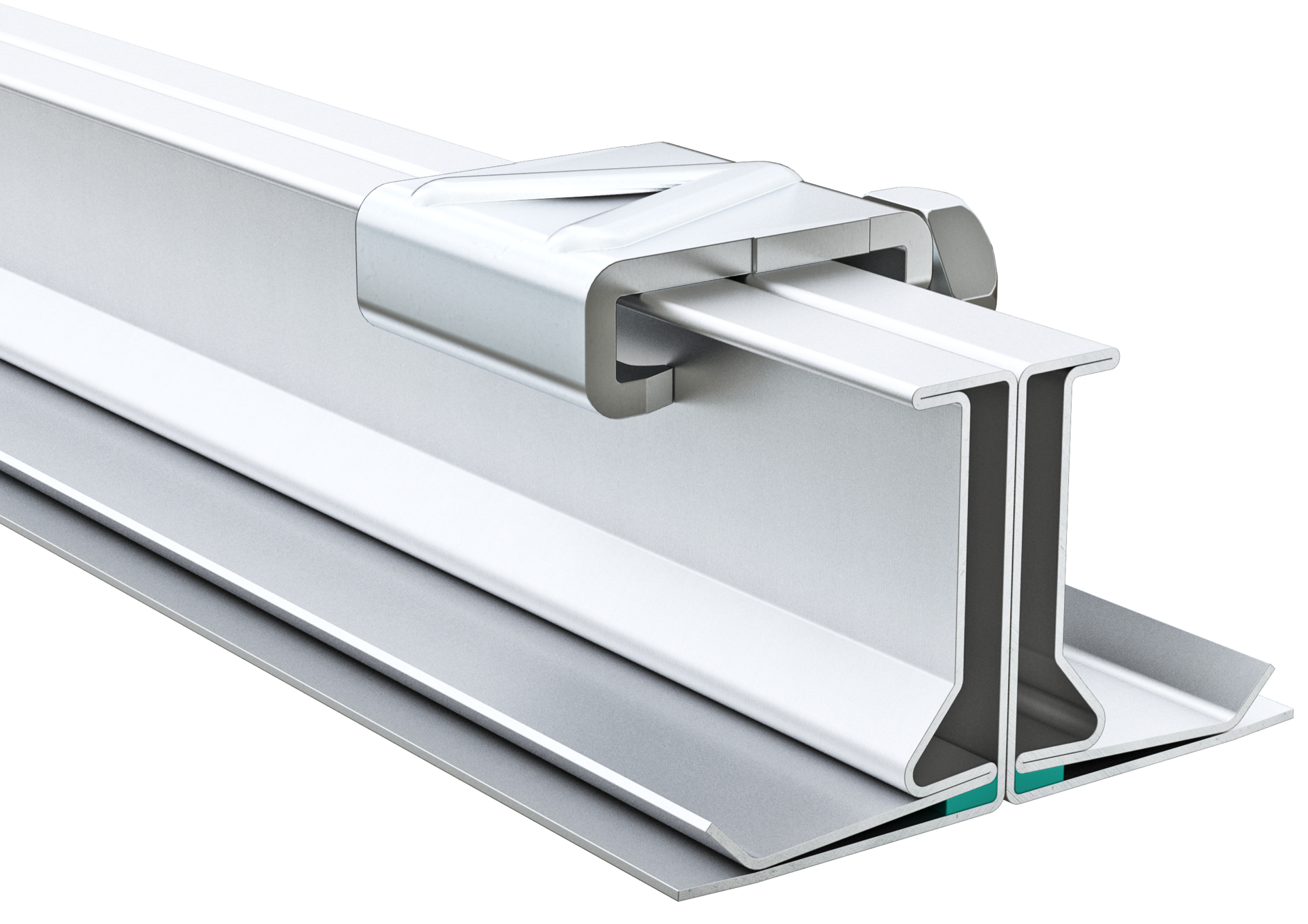

LISTWA PRZESUWNA
Listwy przesuwne służą do łączenia kanałów wentylacyjnych. W tym celu listwę nasuwa się na dwa przylegające do siebie profile kołnierzowe. Wszystkie profile kanałów wentylacyjnych Gebhardt-Stahl posiadają taki sam „nosek” listwy wsuwanej, dzięki czemu nasze listwy przesuwne idealnie nadają się do wszystkich systemów i rozmiarów profili. Ponadto listwy przesuwne pełnią dodatkową funkcję wzmacniającą i tworzą atrakcyjne wizualnie połączenie kołnierzowe w miejscach widocznych po zamontowaniu. Wszędzie tam, gdzie przestrzeń do montażu kanałów wentylacyjnych jest bardzo ograniczona, np. przy suficie lub ścianie, listwy przesuwne mają przewagę nad zaciskami do kanałów.
Listwy przesuwne powinny być wsuwane na długości 70-100 mm w odległości nie większej niż 300 mm – najlepiej w odległości nie większej niż 200 mm.
- Solidne wykonanie
- Odpowiednie do wszystkich systemów profili kanałów wentylacyjnych Gebhardt
- Odpowiednie do wszystkich rozmiarów profili 20 mm, 30 mm i 40 mm
- Dostępne ze stali ocynkowanej lub 1.4404 (V4A)
ZACISK KANAŁOWY/ZACISK GWINTOWY „STANDARD”
Zaciski do kanałów są w wielu przypadkach optymalnym rozwiązaniem do łączenia prostokątnych kanałów wentylacyjnych. Zaciski gwintowane Gebhardt są łatwe w obsłudze i zapewniają bezpieczne, mocne połączenie. Zaciski kanałowe zapewniają szczelne połączenie, szczególnie w przypadku systemów wentylacyjnych o wysokim ciśnieniu. Dwa wsporniki kanałów powinny zawsze znajdować się blisko wspornika narożnego. Odległość między pozostałymi wspornikami nie powinna przekraczać 250 mm.
Wszystkie zaciski Gebhardt pasują do wszystkich systemów profili kanałów wentylacyjnych i są odpowiednie dla wszystkich rozmiarów profili. Zaciski Gebhardt zawsze są dostarczane z zamontowaną śrubą M8.
- Z podwójnym rowkiem zapewniającym większą stabilność
- Stal ocynkowana
- Grubość materiału 2,5 lub 3,0 mm
Remigiusz Wołczecki
Sales Representative
0048 608 408 015
r.wolczecki@gspl.eu
ZACISK KANAŁOWY/ZACISK GWINTOWY „PLUS"
Obejmy kanałowe są w wielu przypadkach optymalnym rozwiązaniem do łączenia prostokątnych kanałów wentylacyjnych. Obejmy gwintowane firmy Gebhardt są łatwe w obróbce i zapewniają pewne, mocne połączenie. Szczególnie w przypadku systemów wentylacyjnych o wysokim ciśnieniu, obejmy zapewniają szczelne połączenie. Dwie obejmy kanałowe powinny zawsze znajdować się w bezpośredniej bliskości kąta narożnego. Odległość pomiędzy pozostałymi zaciskami nie powinna przekraczać 250 mm.
Wszystkie zaciski firmy Gebhardt pasują do wszystkich systemów profili kanałów powietrznych i są odpowiednie do wszystkich rozmiarów profili. Dostawa zawsze z zamontowaną śrubą M8.
- Stopka w kształcie litery V dla zwiększenia stabilności
- Końcówki dla lepszej przyczepności
- Kąt 90° dla zwiększenia siły docisku
- Stal ocynkowana, stal nierdzewna 1.4301 lub 1.4404
